조명기기 설치법(바, 클램프, 세이프티 체인 체결 실습)

조명기기 설치법 기초 – 왜 중요할까?

무대조명 설치의 가장 기본은 안전이에요. 공연장은 수많은 사람들이 드나드는 공간이고, 특히 무대 위에는 배우나 무용수들이 자유롭게 움직입니다. 만약 조명기기가 제대로 체결되지 않거나 세이프티 체인(안전줄)이 빠져 있다면, 예상치 못한 사고가 발생할 수 있어요. 그래서 무대조명팀은 단순히 ‘빛을 밝히는 기술자’가 아니라, 공연을 안전하게 완성하는 파수꾼 같은 역할을 합니다.

오늘은 조명 설치에서 가장 기본이 되는 바(Bar), 클램프(Clamp), 세이프티 체인 체결 방법을 기초부터 차근차근 정리해드릴게요.

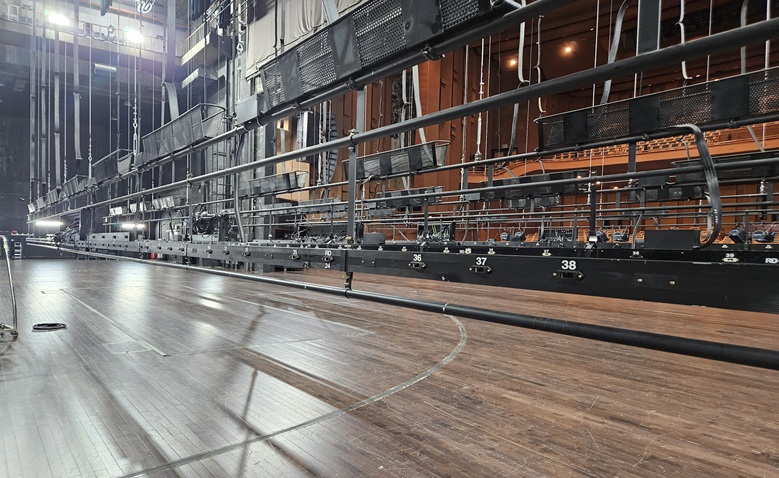

바(Bar) – 조명기기의 무대 위 기초 뼈대

바는 쉽게 말해 조명기기를 매다는 ‘파이프’라고 할 수 있어요. 공연장 천장이나 무대 위에는 여러 개의 바가 설치되어 있는데, 여기에 조명기기를 매달아 원하는 방향과 위치에 빛을 쏘게 됩니다.

바의 굵기와 강도는 안전과 직결돼요. 일반적으로 48mm 직경의 파이프가 가장 많이 사용되고, 설치 전에는 반드시 하중 계산을 통해 몇 대까지 걸 수 있는지를 체크해야 합니다.

또 한 가지 중요한 건 균형이에요. 같은 바에 한쪽으로만 조명이 몰리면 구조물에 무리가 갈 수 있기 때문에, 항상 무게가 균형 있게 분산되도록 배치해야 합니다.

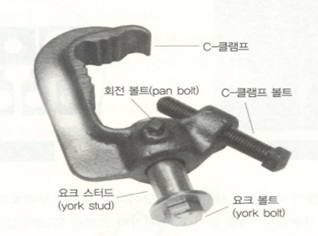

클램프(Clamp) – 조명을 고정하는 손

클램프는 조명기기와 바를 연결해주는 ‘손’ 같은 존재예요. 조명을 바에 매달 때는 반드시 클램프를 사용해야 하고, 손으로만 잠그지 말고 스패너(몽키스패너)로 단단히 조여주는 것이 원칙입니다.

클램프는 종류도 다양해요. 기본적인 고정용 클램프, 각도를 바꿀 수 있는 스위블 클램프, 빠르게 체결할 수 있는 퀵 클램프 등 작업 환경에 맞게 선택하면 됩니다.

설치할 때 가장 중요한 건 ‘흔들림이 없는지’를 확인하는 거예요. 조금이라도 유격이 있으면 공연 중 진동에 의해 풀릴 수 있기 때문에, 설치 후에는 반드시 손으로 흔들어 점검해야 합니다.

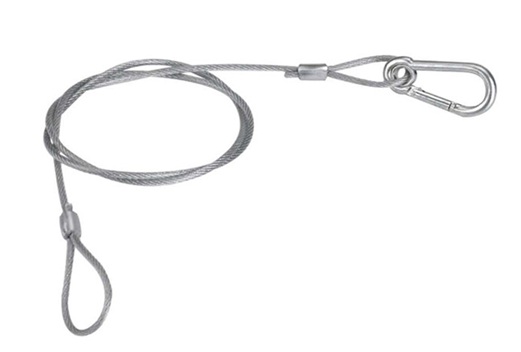

세이프티 체인(Safety chain) – 마지막 안전벨트

세이프티는 조명기기가 혹시라도 떨어지지 않도록 잡아주는 ‘안전줄’이에요. 자동차 안전벨트처럼 평소에는 필요 없어 보이지만, 사고가 났을 때 생명을 지켜주는 마지막 장치죠.

세이프티는 반드시 바에 직접 감아야 하고, 기기의 손잡이나 약한 부분에 걸면 안 돼요. 또한 고리가 닫힌 상태인지, 체결부가 바깥쪽이 아닌 안쪽으로 향했는지 꼼꼼히 확인해야 합니다.

실제 공연장에서 세이프티가 제대로 걸리지 않아 작은 기기가 떨어진 적이 있었는데, 세이프티 덕분에 관객석까지 추락하지 않고 바로 아래에서 멈춘 사례도 있습니다. 그만큼 이 장치 하나가 안전 전체를 좌우한다고 해도 과언이 아니에요.



실제 체결 실습 순서

1. 바의 상태를 점검한다 (흠집, 흔들림, 하중 체크)
2. 클램프를 조명기기에 단단히 부착한다
3. 클램프를 바에 걸고 스패너로 조인다
4. 세이프티를 바에 직접 감고 고리를 체결한다
5. 기기를 흔들어 안정성을 확인한다

이 순서만 몸에 익혀두면, 어디서든 안전하게 조명을 설치할 수 있습니다. 단순해 보여도 반복 연습을 통해 ‘자동 습관’이 되도록 만드는 게 가장 중요해요.

마무리하며

오늘은 무대조명 기초 중에서도 가장 기본이 되는 바, 클램프, 세이프티 설치법을 살펴봤습니다. 작은 부품 하나하나가 공연의 안전을 책임지는 중요한 역할을 한다는 점, 꼭 기억해두세요. 무대조명을 다룬다는 건 단순히 장비를 설치하는 게 아니라, 무대를 안전하고 아름답게 만드는 작업이라는 사실을 잊지 않으셨으면 합니다.
