무대 위 찬란한 빛을 만들어내는 조명의 뒤편에는 보이지 않는 ‘언어’가 흐르고 있습니다. 바로 조명을 제어하는 통신 신호, DMX512입니다. 조명 기기를 처음 다루는 분이라면 “DMX가 뭐지?” 하는 궁금증부터, 실제 연결과 어드레스 세팅까지 막막하게 느껴질 수 있어요.
오늘은 무대조명을 배우는 분들을 위해 DMX의 기본 원리부터 DMX512 어드레스 세팅과 연결법까지 하나하나 쉽게 설명드릴게요. 기초부터 차근차근 이해하면, 어떤 조명도 자신 있게 다룰 수 있습니다.
1. DMX란 무엇인가요?
DMX는 Digital Multiplex의 약자입니다. 조명 콘솔(제어기)에서 다양한 조명기기에 신호를 보내기 위한 통신 프로토콜이에요. 1986년 미국의 ESTA(Entertainment Services and Technology Association)에서 처음 표준화했으며, 이후 전 세계적으로 무대, 방송, 공연장 등에서 사용되고 있습니다.
✔ DMX는 이런 특징이 있어요
- 디지털 방식이라 정확해요
아날로그 신호처럼 흐릿해지지 않고, 콘솔에서 보낸 명령이 그대로 조명에 도착해요. 그래서 실수 없이 정확한 제어가 가능하답니다. - 하나의 선으로 여러 조명을 제어해요
DMX 케이블 한 줄만으로 조명 여러 대를 연결할 수 있어요. 줄줄이 연결해서 각 조명에게 다른 명령을 줄 수 있죠. - 최대 512개 기능을 제어할 수 있어요
한 줄의 DMX 라인으로 512개의 조명 채널을 제어할 수 있어요. 조명의 밝기, 색상, 움직임 등 하나하나를 따로 조정할 수 있답니다. - 속도가 엄청 빨라요
눈 깜짝할 사이에 신호가 전송돼요. 덕분에 조명 연출이 실시간으로 반응해서, 공연 중 타이밍이 딱 맞게 표현돼요. - 숫자로 조명을 조절해요
콘솔은 조명에게 “몇 번 조명을 밝기 180으로 설정해!”처럼 0부터 255까지의 숫자를 보내요. 이 숫자가 조명의 밝기, 색깔, 움직임을 결정해요.
➡️ 즉, DMX는 “몇 번 조명을 몇 레벨로 동작시켜라”는 신호를 빠르게 전달하는 조명 제어의 디지털 언어예요.
2. DMX512란? 512 채널의 의미
DMX512에서 ‘512’라는 숫자는 하나의 DMX 라인에서 보낼 수 있는 신호의 개수를 의미해요.
조금 더 쉽게 말하면, 조명 콘솔이 512개의 숫자를 한 번에 보내고, 각 조명기는 그 중 자신에게 해당하는 숫자만 읽어서 동작하는 방식이에요.
각 숫자는 조명의 밝기, 색깔, 방향, 효과 등을 조정하는 데 사용되며, 이걸 ‘채널’이라고 불러요.
즉, 한 조명기를 제어하려면 몇 개의 채널이 필요한데, 이 채널들이 서로 겹치지 않도록 잘 나눠줘야 해요.
✔ 예를 들어볼게요
- 무빙라이트 A는 16개의 기능(밝기, 색상, 팬, 틸트 등)이 있어서 16채널이 필요하다면
- 이 조명기의 처음 시작되는 조명기의 어드레스를 1번으로 하고(1번부터 16번까지 사용하게 돼요.)
- 다음 조명기 B는 17번으로 설정해주어야 겹치지 않게 안전하게 작동할 수 있어요.
이렇게 각 조명기기가 사용하는 채널 수만큼 어드레스를 나눠서 설정해줘야, 서로 간섭 없이 잘 동작합니다.
✔ 조명기기별 채널 배정 예시
| 조명기기 | 필요한 채널 수 | 시작 어드레스 | 끝 어드레스 |
|---|---|---|---|
| 무빙라이트 A | 16채널 | 001번 | 016번 |
| LED PAR B | 8채널 | 017번 | 024번 |
| 스모그 머신 C | 1채널 | 025번 | 025번 |
📌 이렇게 채널을 잘 정리하면, 콘솔에서 어떤 조명에 어떤 명령을 줄지 정확히 설정할 수 있어요.
중요한 건 채널이 겹치지 않게! 이게 DMX 세팅의 핵심이에요.
3. DMX 어드레스(Address)란?
DMX 어드레스는 조명기기가 “내가 받을 신호는 몇 번부터 시작해요!”라고 스스로에게 알려주는 주소 같은 개념이에요.
조명 콘솔은 1번부터 512번까지의 신호를 계속 보내고 있는데, 각 조명기는 그 중 어떤 번호부터 읽을지를 정해줘야 하는 거죠.
예를 들어 조명이 16개의 채널을 사용하는 경우, 1번부터 시작하면 1~16까지의 신호를 읽게 돼요.
다음 조명은 17번부터 시작하도록 하면 서로 겹치지 않고 제각각 동작하게 되죠.
✔ 예시로 볼게요
- 무빙헤드 조명 A: 16채널 사용 → 어드레스 001번부터 시작 (001~016)
- 무빙헤드 조명 B: 16채널 사용 → 어드레스 017번부터 시작 (017~032)
이렇게 어드레스를 정해주면, 조명들은 헷갈리지 않고 자기 역할만 정확히 수행하게 됩니다.
✔ 어드레스 세팅 방법은 이렇게 나뉘어요
- DIP 스위치 방식: 옛날 조명에서 많이 쓰여요. 스위치를 올리고 내리며 2진법으로 숫자를 만들죠.
- 디지털 디스플레이 방식: 요즘 조명은 버튼으로 숫자를 누르는 방식이라 훨씬 편해요.
💡 TIP: 어드레스가 겹치면 두 조명이 동시에 같은 신호를 받아서 엉뚱하게 같이 움직이거나 오작동할 수 있어요.
그래서 어드레스 정리는 조명 설치에서 가장 중요한 작업 중 하나랍니다!
4. DMX 연결법
DMX는 조명을 하나씩 연결해주는 방식이에요. 조명 콘솔 → 조명 A → 조명 B → 조명 C 이런 식으로 줄줄이 이어서 연결합니다.
이 방식을 데이지 체인(Daisy Chain) 방식이라고 해요.
✔ 연결에 필요한 것
- 조명 콘솔 또는 콘솔 프로그램 + 인터페이스

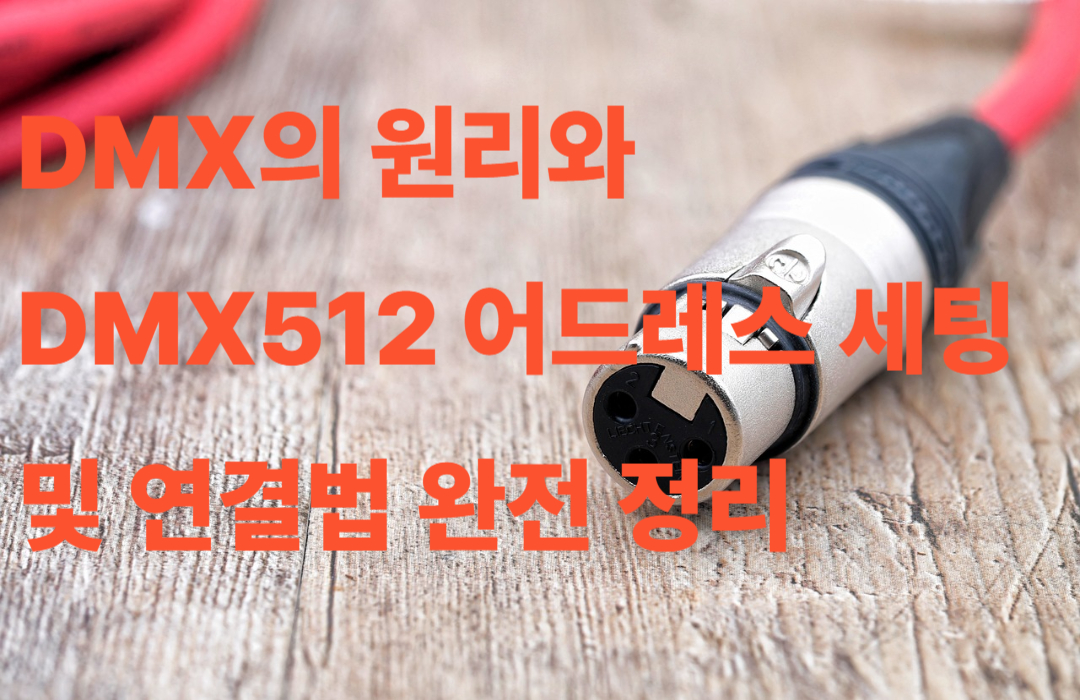

- DMX 케이블 (XLR 3핀 또는 5핀)
- DMX 조명기기들 (무빙헤드, LED PAR 등)
- 터미네이터 (연결 마지막에 꽂아주는 마개 역할)
✔ 연결 순서는 이렇게!
- 콘솔의 DMX OUT 포트에 케이블을 꽂아요.
- 첫 번째 조명의 DMX IN에 연결해요.
- 그 다음 조명의 DMX IN에는 앞 조명의 DMX OUT을 이어줘요.
- 모든 조명을 이렇게 줄줄이 연결해줘요.
- 마지막 조명의 DMX OUT에는 터미네이터를 꽂아 마무리해요.
📌 예시: 콘솔 → 무빙라이트 A → LED PAR B → 스모그 머신 C → 터미네이터
💡 왜 터미네이터가 필요할까요?
신호가 마지막에서 튕겨 돌아오지 않게 막아주는 역할을 해요. 신호가 섞이거나 에러가 나는 걸 방지해주는 조명 회로의 뒷마무리 담당이라고 생각하면 돼요!
하지만 현장에서는 터미네이터를 사용하지 않고 셋팅을 마무리 하는 경우도 많이 있습니다.
5. DMX 사용 시 주의사항
DMX를 사용할 땐 몇 가지 중요한 점을 꼭 기억해야 해요.
- DMX 케이블은 꼭 전용 케이블을 사용하세요.
마이크 케이블과 비슷하게 생겼지만, 내부 구조가 달라요. 섞어 쓰면 신호가 끊기거나 오작동할 수 있어요. - 케이블 길이는 300m를 넘지 않도록 해요.
길어지면 신호가 약해져요. 필요할 땐 리피터(신호 증폭기)를 써야 해요. - 어드레스는 항상 기록해 두세요.
현장에서 장비가 많아지면 헷갈리기 쉬워요. 종이에 써놓거나 스티커를 붙여두면 좋아요. - 연결 후 테스트는 필수!
연결이 끝나면 DMX 신호 테스트를 해서 조명이 제대로 반응하는지 꼭 확인해요.
이런 기본만 잘 지켜도 조명 세팅의 80%는 성공이에요!
6. DMX는 조명의 언어입니다
DMX는 무대조명 제어에서 가장 기본이자 가장 중요한 언어예요.
한 줄의 선을 타고 수백 개의 명령이 오가고, 조명은 그걸 읽어 무대 위에서 빛과 색을 만들어냅니다.
처음에는 어드레스 숫자, 채널 수, 연결 순서 같은 게 너무 복잡하게 느껴질 수 있어요.
하지만 원리를 이해하고 몇 번 해보면 금방 익숙해지고, 점점 더 재미있어질 거예요.
이제 여러분도 조명 콘솔 앞에서 “이 조명의 어드레스는 어디부터 시작했지?”, “케이블 연결은 맞게 했나?”를 스스로 점검할 수 있는 단계에 와 계신 거예요.
조명은 단순히 기계가 아니라, 무대의 분위기를 만드는 예술의 일부입니다.
여러분의 손끝에서 무대가 살아날 수 있도록, DMX의 원리를 차근차근 익혀나가 보세요.
📌 오늘의 조명용어 복습
- DMX: 조명 제어용 디지털 통신 방식. 콘솔과 조명을 연결하는 신호 체계예요.
- DMX512: 하나의 DMX 라인에서 최대 512개의 채널을 제어할 수 있는 프로토콜
- 어드레스(Address): 조명이 “내가 몇 번 신호부터 읽을지”를 정하는 번호
- 터미네이터: DMX 신호가 마지막에서 반사되지 않도록 막아주는 종단 장치
