무대조명을 처음 배우는 분들께 가장 낯설면서도 중요한 장비가 바로 콘솔(조명 조정기)입니다.
조명 콘솔은 단순히 스위치를 켜는 기계가 아니라,
무대 위 빛의 리듬과 감정을 만들어내는 '조명감독의 손끝'이라고 할 수 있어요.
오늘은 콘솔의 기본 구조부터 주요 구성요소,
그리고 가장 핵심적인 ‘채널’ 개념까지 하나씩 풀어드릴게요.
처음 접하시는 분도 이해하기 쉽도록 차근차근 설명드릴게요
1️⃣ 콘솔의 기본 구조 이해
조명 콘솔은 다양한 장비와 연결되어 무대의 모든 조명을 제어합니다.
그 구조는 브랜드나 모델에 따라 조금씩 다르지만, 대부분 다음과 같은 요소로 구성돼 있어요.
- 페이더(Fader) – 밝기를 조절하는 슬라이드 형태의 레버. 하나의 채널 또는 그룹에 연결돼 있어요.
- 디스플레이(Display) – 현재 조명 상태, 채널 정보, 저장된 장면 등을 표시하는 화면.

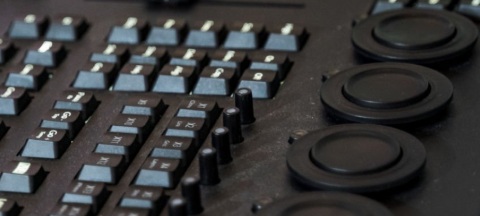

- 엔코더(Encoder) – 디지털 방식의 다이얼로, 색상, 위치, 고보(gobo) 등을 조절할 때 사용돼요.
- 하드 디스크/USB 포트 – 장면 데이터를 저장하거나 불러오는 데 사용됩니다.
- 네트워크 포트 및 DMX 출력 – 조명 장비와 연결하기 위한 인터페이스. 콘솔에서 명령을 보내는 통로랍니다.
이러한 하드웨어 요소들은 함께 유기적으로 작동하며, ‘빛의 오케스트라’를 지휘하는 지휘봉 같은 역할을 하죠.
2️⃣ 콘솔 구성요소 하나하나 자세히 알아보기
조명 콘솔은 단순한 장비가 아닙니다. 연출자가 무대 위 빛을 섬세하게 다루기 위한 ‘조명의 본부’라고 할 수 있어요. 콘솔을 다룬다는 것은 단순히 버튼을 누르는 걸 넘어서, 전체적인 조명 흐름을 설계하고 연주하는 것과도 같습니다.
이제 콘솔의 구성요소를 하나씩 자세히 살펴볼게요.

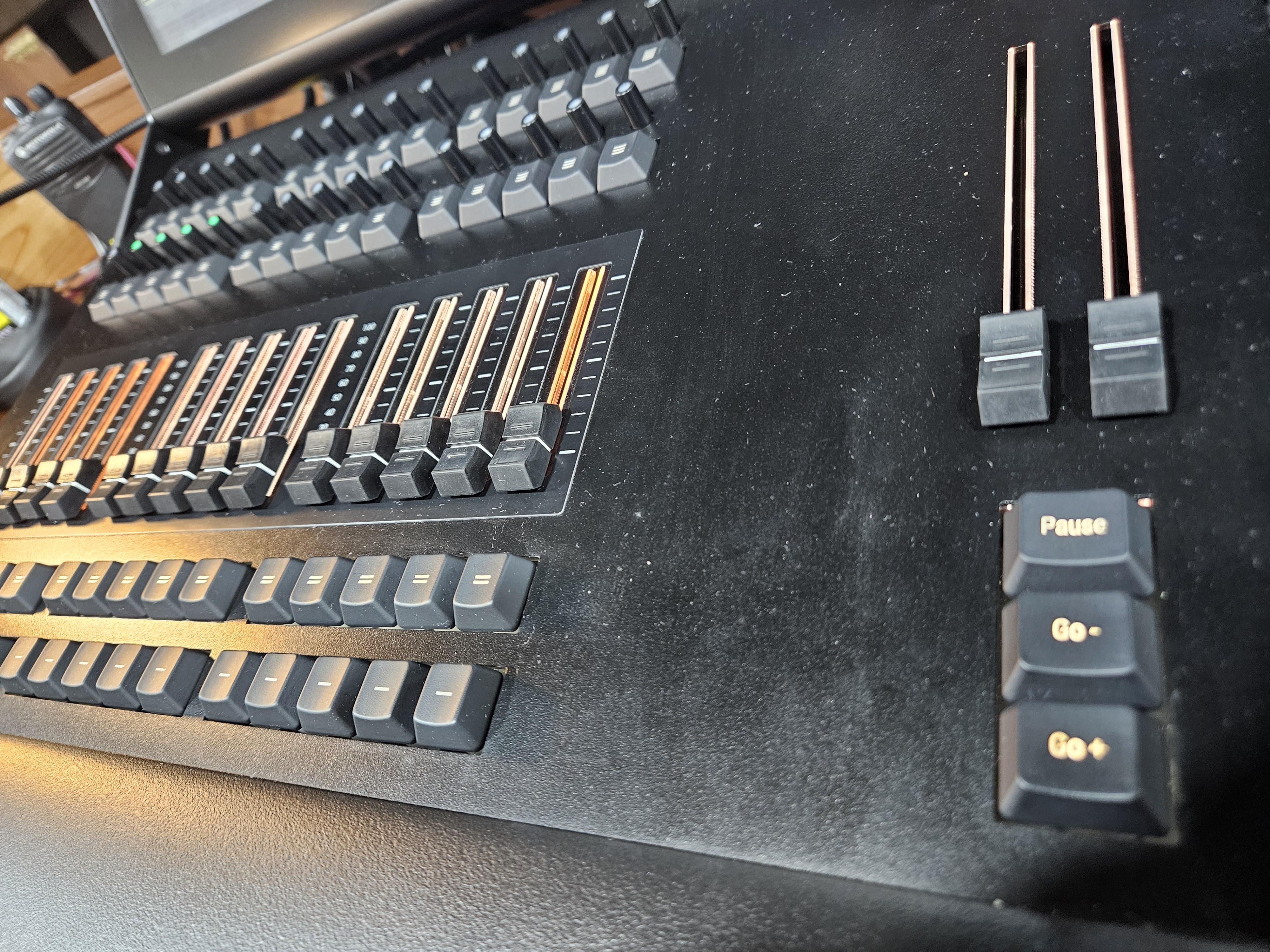

✔ Playback Section – 공연을 실시간으로 조작하는 중심
Playback Section은 콘솔 중에서도 ‘무대 위의 실시간 조명 연출’을 담당하는 핵심 구역입니다. 라이브 공연 도중 가장 많이 손이 가는 곳이기도 하죠.
- 페이더(Fader)
손으로 위아래로 움직일 수 있는 슬라이드 형태의 조작기로, 조명의 밝기를 조절하는 데 사용됩니다. 각 페이더는 하나의 채널, 혹은 하나의 장면(Cue) 또는 Submaster에 연결되어 있어요. 공연 중 순간적으로 밝기를 조정하거나 전환할 때 유용하죠. - Go 버튼
큐(Cue)를 실행할 때 사용하는 버튼입니다. 사전에 저장된 장면이 순서대로 연결돼 있고, 공연 진행 중 이 버튼을 누르면 해당 조명이 자동으로 전환됩니다. 타이밍이 생명인 연극이나 뮤지컬에선 필수! - 페이지 전환 버튼(Page Button)
페이더는 한정되어 있지만, 페이지 전환 기능을 통해 여러 장면이나 채널을 불러올 수 있습니다. 마치 책장을 넘기듯 다른 조명 설정을 꺼내쓸 수 있어요. 대형 공연에선 필수 기능이죠.
✔ Programming Section – 조명 디자인을 만드는 공간
이 구역은 조명 연출을 기획하고 디자인하는 핵심 공간입니다. 무대 위의 장면(Scene), 조명 변화 타이밍, 페이드 인·아웃 시간 등을 미리 세팅해두는 곳이에요.
- 수치 입력 키패드
채널 번호, 밝기 수치, 타이밍 등을 정확하게 입력할 수 있는 숫자 키패드가 있어요. 디지털 콘솔일수록 정밀한 입력이 중요하죠. - 큐(Cue) 저장 및 편집
한 장면에서 다음 장면으로 넘어가는 전환 정보를 큐로 저장할 수 있어요. 각각의 큐에는 밝기, 색상, 시간 정보 등이 함께 들어가고, 언제든 수정 가능해요. - 타이밍 설정 기능
페이드 인(Fade In), 페이드 아웃(Fade Out), 딜레이(Delay) 등을 세밀하게 조정할 수 있어요. 조명 연출이 단순한 On/Off가 아닌, 감성적 흐름을 가지게 만드는 요소입니다.

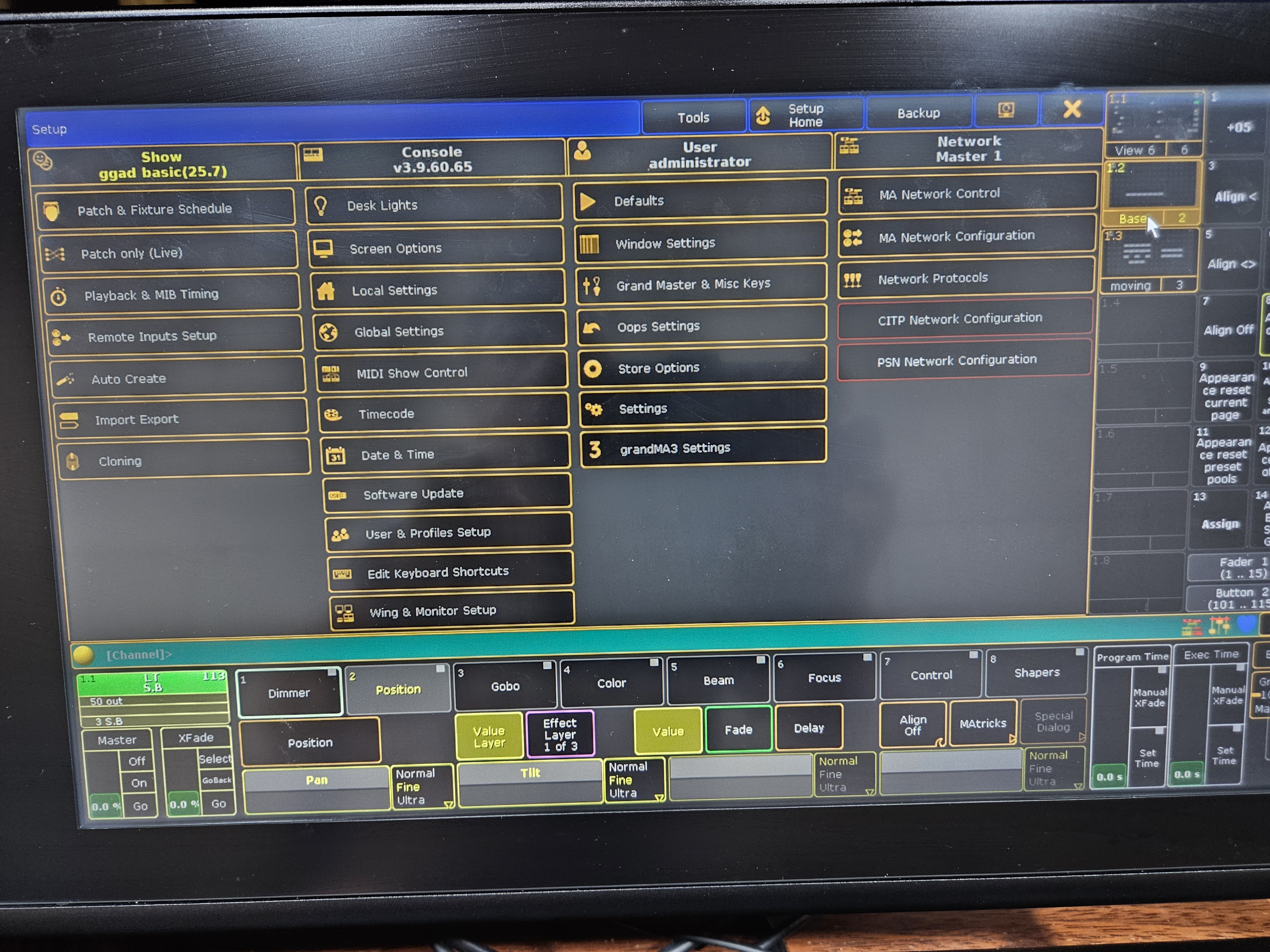

✔ Setup & Patch – 콘솔과 조명기의 연결
콘솔과 무대 위 조명기들이 ‘어떻게 연결되어 있는가’를 설정하는 구역입니다. 이것을 잘 설정해야 콘솔의 명령이 정확히 조명기에 도달하죠.
- 패치(Patch)
콘솔에서 각 채널이 어느 DMX 주소로 연결되는지를 설정합니다. 예를 들어 콘솔의 채널 1번이 실제 조명기 A의 DMX 주소 001번으로 연결되도록 매핑하는 것이죠. - 장비 설정
무빙라이트나 LED처럼 복잡한 조명기의 경우, 채널 수와 기능 설정도 함께 조정해야 합니다. 이 섹션에서 조명기의 종류, 모드, 속성 등을 세팅하게 됩니다. - 출력 설정
DMX 출력 포트가 여러 개일 경우, 어느 포트로 어떤 조명기를 연결할지도 이곳에서 정의해요. 라이브 공연의 안정성과 직결되기 때문에 매우 중요한 설정이죠.
✔ Softkey / Touch Screen – 현대 콘솔의 핵심 도구
최근 콘솔은 물리적 버튼보다 디지털 기반의 소프트 키와 터치스크린 중심으로 발전하고 있어요. 기능을 시각적으로 보여주고 직관적으로 조작할 수 있기 때문에 작업 효율이 훨씬 높아집니다.
- 소프트 키(Softkey)
다양한 명령을 수행할 수 있는 다기능 버튼입니다. 상황에 따라 자동으로 기능이 바뀌며, 사용자가 원하는 명령을 빠르게 선택할 수 있도록 도와줘요. - 터치스크린(Touch Screen)
조명기의 위치를 그래픽 인터페이스로 조정하거나, 색상 휠에서 색을 선택하거나, 장면을 드래그앤드롭하는 등 다양한 고급 기능을 사용할 수 있습니다. 특히 무빙라이트 컨트롤 시 매우 유용하죠. - 라이브 뷰(Live View)

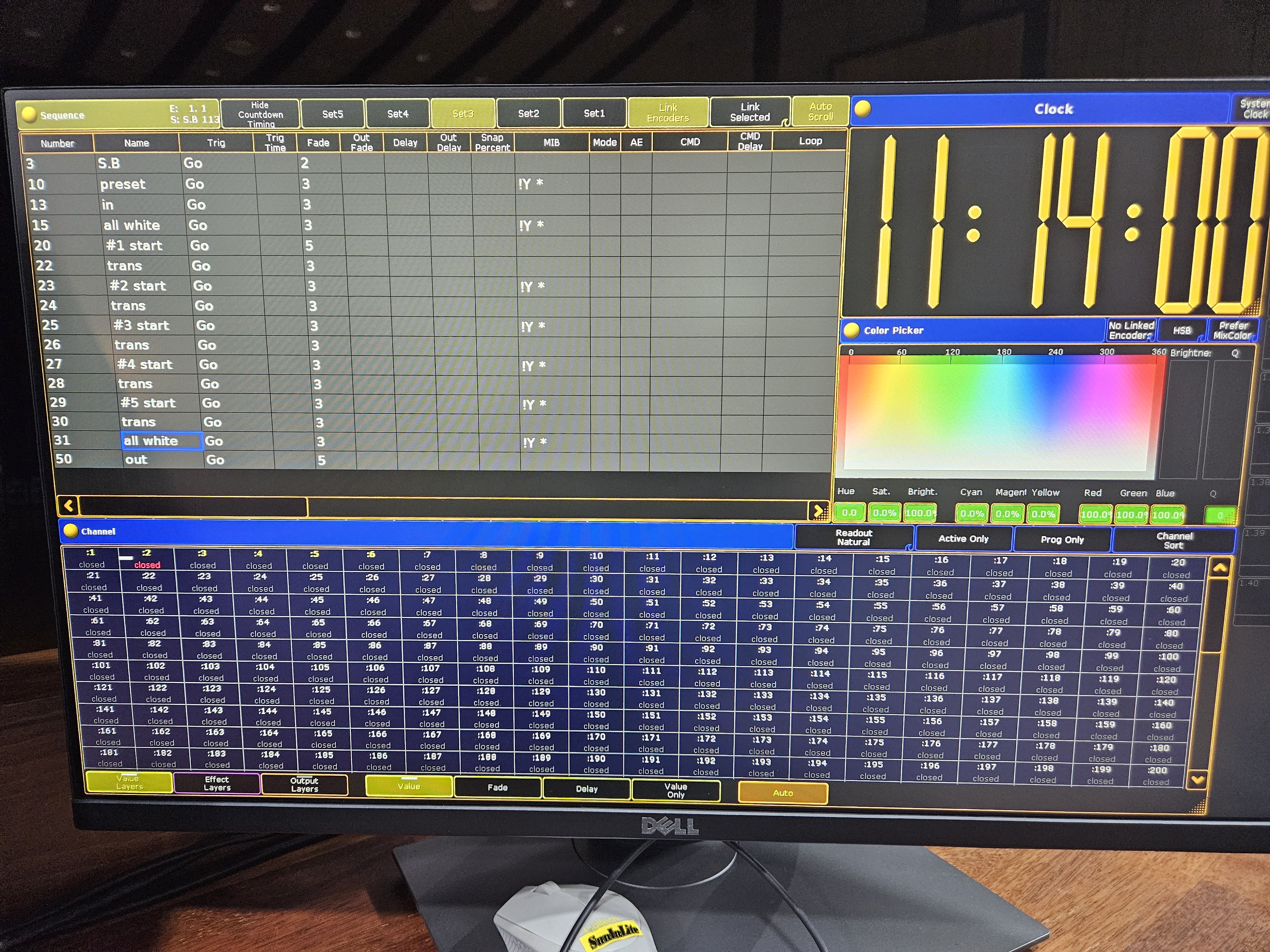

현재 어떤 채널이 어떤 상태인지, 어떤 큐가 실행 중인지 등 콘솔 전체의 상황을 시각적으로 확인할 수 있는 화면도 포함되어 있습니다.
3️⃣ 콘솔의 핵심 개념 – 채널(Channel)이란?
콘솔의 모든 제어는 채널(Channel)이라는 단위를 중심으로 이뤄집니다.
- 채널은 콘솔이 조명기 하나하나를 인식하는 번호예요. 예를 들어, 1번 채널은 1번 조명기를 의미할 수 있어요.
- 디지털 콘솔에서는 DMX 주소와 매핑되어 작동합니다. 즉, 채널 1번이 DMX 001번에 대응되는 식이에요.
- 하나의 채널 = 하나의 제어 대상이라는 개념이 기본이지만, 복잡한 무빙라이트의 경우 채널 하나가 색상, 위치, 고보 등 여러 속성을 제어하기도 합니다.
예시) 채널 5번 → 무빙라이트 1번 조명기 → 색상: 레드, 고보: 스타, 위치: 왼쪽 상단
즉, 채널은 콘솔과 조명기를 연결해주는 고유한 주소이자, 무대 위 빛의 움직임을 지휘하는 중심 단위예요.
💡 정리하면?
콘솔은 단순한 조작 장비를 넘어, 무대 위의 모든 조명기를 유기적으로 제어하는 핵심 도구입니다.
그 안에는 물리적 요소(페이더, 버튼)뿐 아니라 논리적 개념(채널, 패치, 큐)도 포함되어 있어서, 처음에는 어렵게 느껴질 수 있지만, 익숙해지면 정말 창의적인 연출을 할 수 있는 무기가 된답니다.
📌 오늘의 용어 정리
- 콘솔(Console) – 무대 조명을 제어하는 전자 장비. 조명감독의 두뇌이자 손끝.
- 채널(Channel) – 조명기와 콘솔을 연결하는 제어 단위. 주소와 기능 설정을 포함함.
- 페이더(Fader) – 조명의 밝기를 슬라이드로 조절하는 장치.
🌟 이웃님들께...
조명 콘솔을 처음 배우시는 분들이 꼭 알아야 할 구조와 개념, 조금은 더 가까워지셨나요? 다음 글에서는 ‘패치(Patch)’와 ‘큐(Cue)’의 개념에 대해 더 깊이 알아볼 예정이니, 조명감독의 길을 걸으시는 분이라면 꼭 함께 해주세요!
빛으로 이야기를 짓는 여정, 앞으로도 함께 걸어요
